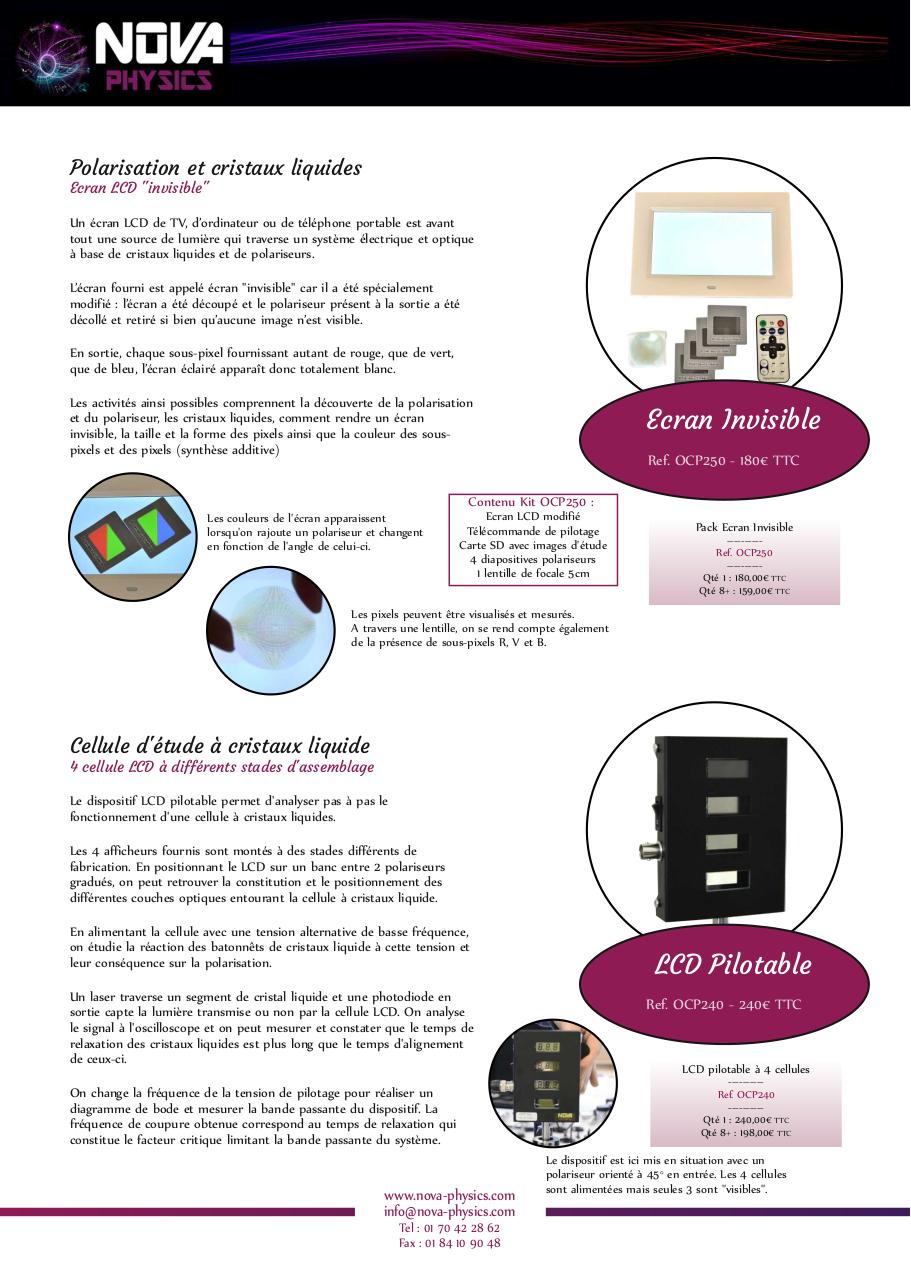

Polarisation et cristaux liquides
Ecran LCD "invisible"
Un écran LCD de TV, d’ordinateur ou de téléphone portable est avant
tout une source de lumière qui traverse un système électrique et optique
à base de cristaux liquides et de polariseurs.
L’écran fourni est appelé écran "invisible" car il a été spécialement
modifié : l’écran a été découpé et le polariseur présent à la sortie a été
décollé et retiré si bien qu’aucune image n’est visible.
En sortie, chaque souspixel fournissant autant de rouge, que de vert,
que de bleu, l’écran éclairé apparaît donc totalement blanc.
Les activités ainsi possibles comprennent la découverte de la polarisation
et du polariseur, les cristaux liquides, comment rendre un écran
invisible, la taille et la forme des pixels ainsi que la couleur des sous
pixels et des pixels (synthèse additive)
Ecran Invisible
Ref. OCP250 180€ TTC
Contenu Kit OCP250 :
Les couleurs de l'écran apparaissent
lorsqu'on rajoute un polariseur et changent
en fonction de l'angle de celuici.
Ecran LCD modifié
Télécommande de pilotage
Carte SD avec images d'étude
4 diapositives polariseurs
1 lentille de focale 5cm
Pack Ecran Invisible
Ref. OCP250
Qté 1 : 180,00€ TTC
Qté 8+ : 159,00€ TTC
Les pixels peuvent être visualisés et mesurés.
A travers une lentille, on se rend compte également
de la présence de souspixels R, V et B.
Cellule d'étude à cristaux liquide
4 cellule LCD à différents stades d'assemblage
Le dispositif LCD pilotable permet d'analyser pas à pas le
fonctionnement d'une cellule à cristaux liquides.
Les 4 afficheurs fournis sont montés à des stades différents de
fabrication. En positionnant le LCD sur un banc entre 2 polariseurs
gradués, on peut retrouver la constitution et le positionnement des
différentes couches optiques entourant la cellule à cristaux liquide.
En alimentant la cellule avec une tension alternative de basse fréquence,
on étudie la réaction des batonnêts de cristaux liquide à cette tension et
leur conséquence sur la polarisation.
Un laser traverse un segment de cristal liquide et une photodiode en
sortie capte la lumière transmise ou non par la cellule LCD. On analyse
le signal à l'oscilloscope et on peut mesurer et constater que le temps de
relaxation des cristaux liquides est plus long que le temps d'alignement
de ceuxci.
On change la fréquence de la tension de pilotage pour réaliser un
diagramme de bode et mesurer la bande passante du dispositif. La
fréquence de coupure obtenue correspond au temps de relaxation qui
constitue le facteur critique limitant la bande passante du système.
Compatible
toutes caméras
www.novaphysics.com
info@novaphysics.com
www.novaphysics.com
Tel : 01 70 42 28 62
info@novaphysics.com
Fax : 01 84 10 90 48
LCD Pilotable
Ref. OCP240 240€ TTC
LCD pilotable à 4 cellules
Ref. OCP240
Qté 1 : 240,00€ TTC
Qté 8+ : 198,00€ TTC
Le dispositif est ici mis en situation avec un
polariseur orienté à 45° en entrée. Les 4 cellules
sont alimentées mais seules 3 sont "visibles".
