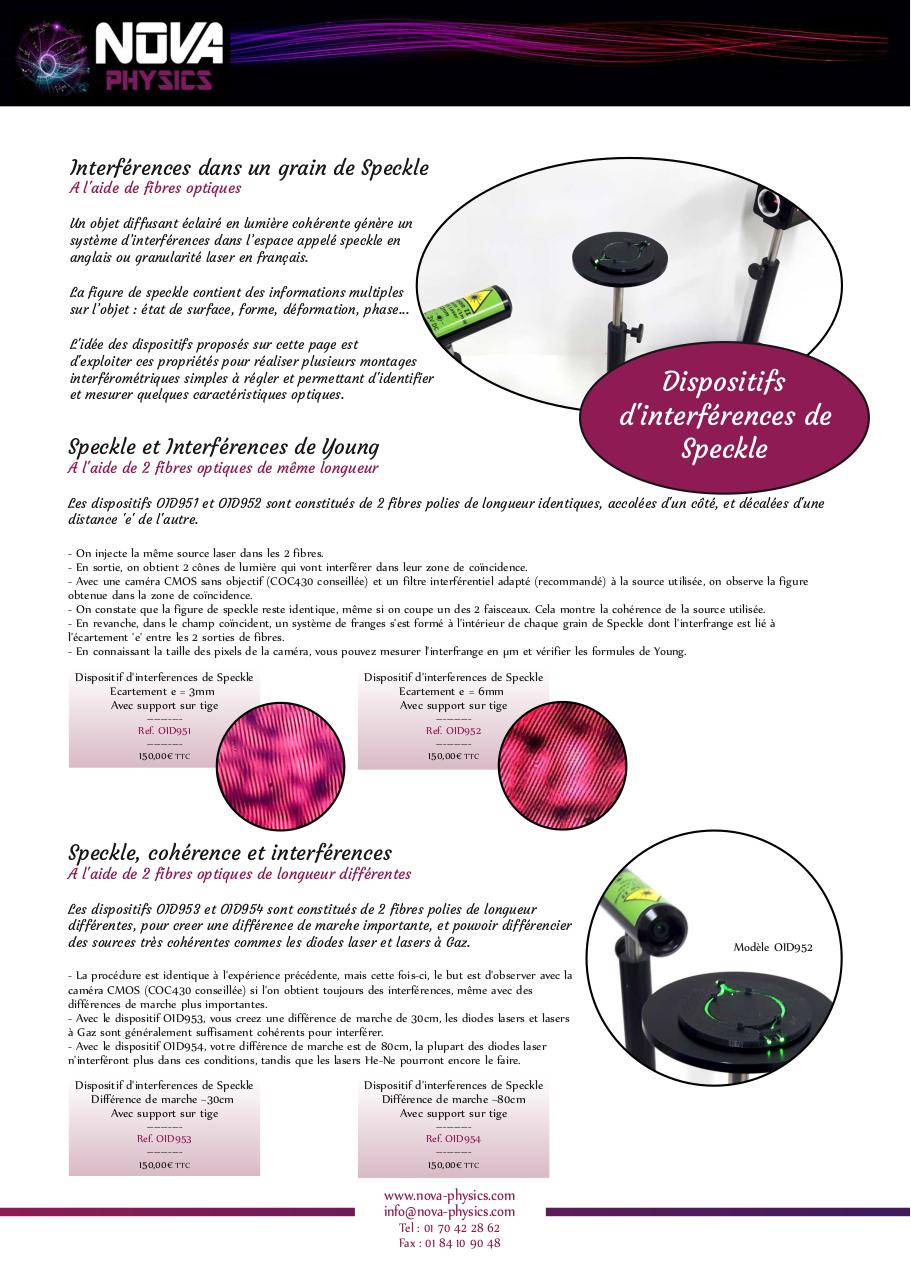

Brochure rentrée 2019 v100.pdf
Aperçu texte
Interférences dans un grain de Speckle
A l'aide de fibres optiques
Un objet diffusant éclairé en lumière cohérente génère un
système d’interférences dans l’espace appelé speckle en
anglais ou granularité laser en français.
La figure de speckle contient des informations multiples
sur l’objet : état de surface, forme, déformation, phase...
L'idée des dispositifs proposés sur cette page est
d'exploiter ces propriétés pour réaliser plusieurs montages
interférométriques simples à régler et permettant d'identifier
et mesurer quelques caractéristiques optiques.
Speckle et Interférences de Young
A l'aide de 2 fibres optiques de même longueur
Dispositifs
d'interférences de
Speckle
Les dispositifs OID951 et OID952 sont constitués de 2 fibres polies de longueur identiques, accolées d'un côté, et décalées d'une
distance 'e' de l'autre.
On injecte la même source laser dans les 2 fibres.
En sortie, on obtient 2 cônes de lumière qui vont interférer dans leur zone de coïncidence.
Avec une caméra CMOS sans objectif (COC430 conseillée) et un filtre interférentiel adapté (recommandé) à la source utilisée, on observe la figure
obtenue dans la zone de coïncidence.
On constate que la figure de speckle reste identique, même si on coupe un des 2 faisceaux. Cela montre la cohérence de la source utilisée.
En revanche, dans le champ coïncident, un système de franges s'est formé à l'intérieur de chaque grain de Speckle dont l'interfrange est lié à
l'écartement 'e' entre les 2 sorties de fibres.
En connaissant la taille des pixels de la caméra, vous pouvez mesurer l'interfrange en μm et vérifier les formules de Young.
Dispositif d'interferences de Speckle
Ecartement e = 3mm
Avec support sur tige
Dispositif d'interferences de Speckle
Ecartement e = 6mm
Avec support sur tige
Ref. OID951
150,00€ TTC
Ref. OID952
150,00€ TTC
Speckle, cohérence et interférences
A l'aide de 2 fibres optiques de longueur différentes
Les dispositifs OID953 et OID954 sont constitués de 2 fibres polies de longueur
différentes, pour creer une différence de marche importante, et pouvoir différencier
des sources très cohérentes commes les diodes laser et lasers à Gaz.
La procédure est identique à l'expérience précédente, mais cette foisci, le but est d'observer avec la
caméra CMOS (COC430 conseillée) si l'on obtient toujours des interférences, même avec des
différences de marche plus importantes.
Avec le dispositif OID953, vous creez une différence de marche de 30cm, les diodes lasers et lasers
à Gaz sont généralement suffisament cohérents pour interférer.
Avec le dispositif OID954, votre différence de marche est de 80cm, la plupart des diodes laser
n'interféront plus dans ces conditions, tandis que les lasers HeNe pourront encore le faire.
Dispositif d'interferences de Speckle
Différence de marche ~30cm
Avec support sur tige
Dispositif d'interferences de Speckle
Différence de marche ~80cm
Avec support sur tige
Ref. OID953
150,00€ TTC
Ref. OID954
150,00€ TTC
Compatible
toutes caméras
www.novaphysics.com
info@novaphysics.com
www.novaphysics.com
Tel : 01 70 42 28 62
info@novaphysics.com
Fax : 01 84 10 90 48
Modèle OID952
