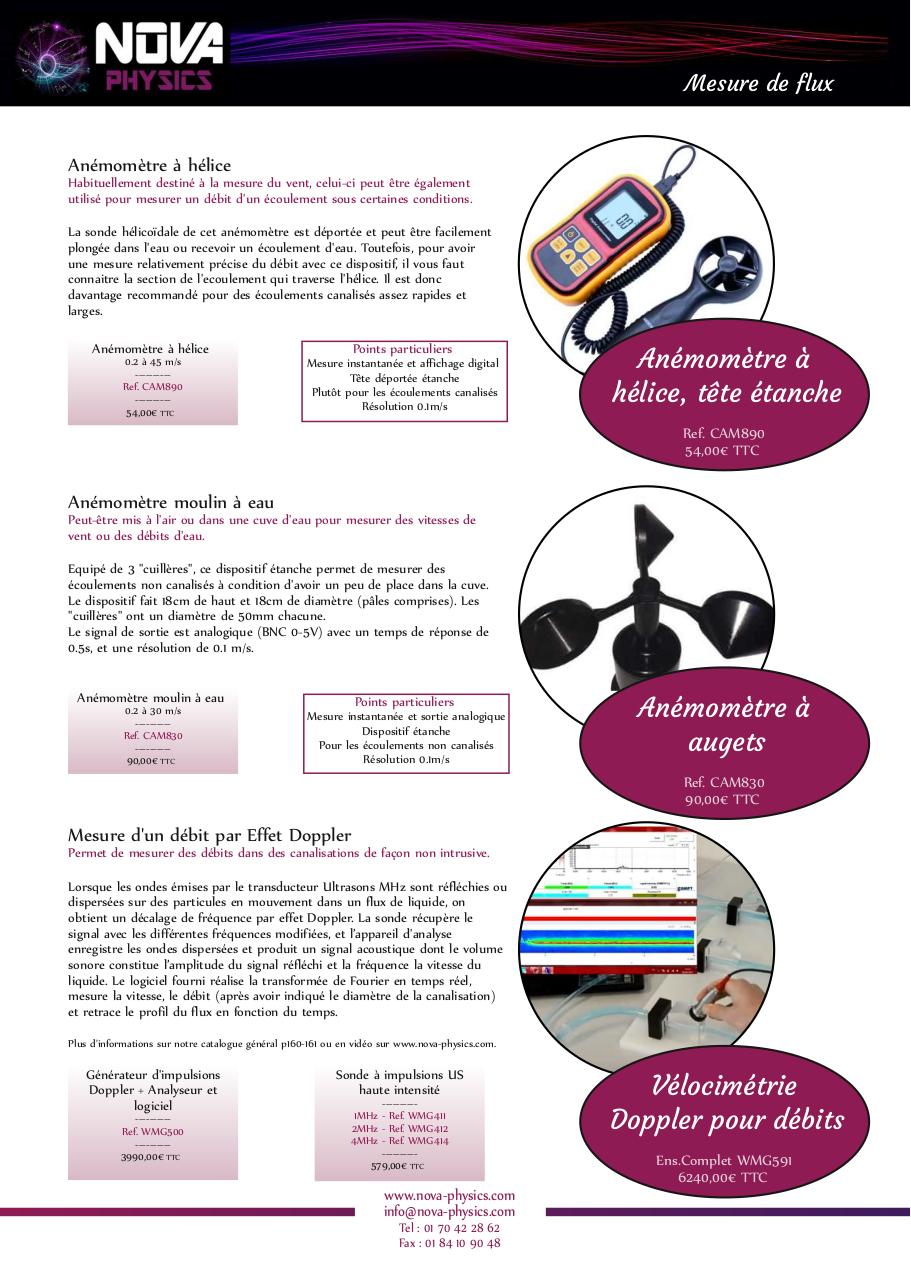

Mesure de flux

Anémomètre à hélice
Habituellement destiné à la mesure du vent, celui­ci peut être également
utilisé pour mesurer un débit d'un écoulement sous certaines conditions.
La sonde hélicoïdale de cet anémomètre est déportée et peut être facilement
plongée dans l'eau ou recevoir un écoulement d'eau. Toutefois, pour avoir
une mesure relativement précise du débit avec ce dispositif, il vous faut
connaitre la section de l'ecoulement qui traverse l'hélice. Il est donc
davantage recommandé pour des écoulements canalisés assez rapides et
larges.
Anémomètre à hélice

Points particuliers

0.2 à 45 m/s
­­­­­­­­­­
Ref. CAM890
­­­­­­­­­­
54,00€ TTC

Mesure instantanée et affichage digital
Tête déportée étanche
Plutôt pour les écoulements canalisés
Résolution 0.1m/s

Anémomètre à
hélice, tête étanche
Ref. CAM890
54,00€ TTC

Anémomètre moulin à eau
Peut­être mis à l'air ou dans une cuve d'eau pour mesurer des vitesses de
vent ou des débits d'eau.
Equipé de 3 "cuillères", ce dispositif étanche permet de mesurer des
écoulements non canalisés à condition d'avoir un peu de place dans la cuve.
Le dispositif fait 18cm de haut et 18cm de diamètre (pâles comprises). Les
"cuillères" ont un diamètre de 50mm chacune.
Le signal de sortie est analogique (BNC 0­5V) avec un temps de réponse de
0.5s, et une résolution de 0.1 m/s.
Anémomètre moulin à eau
0.2 à 30 m/s
­­­­­­­­­­
Ref. CAM830
­­­­­­­­­­
90,00€ TTC

Points particuliers
Mesure instantanée et sortie analogique
Dispositif étanche
Pour les écoulements non canalisés
Résolution 0.1m/s

Anémomètre à
augets
Ref. CAM830
90,00€ TTC

Mesure d'un débit par Effet Doppler
Permet de mesurer des débits dans des canalisations de façon non intrusive.
Lorsque les ondes émises par le transducteur Ultrasons MHz sont réfléchies ou
dispersées sur des particules en mouvement dans un flux de liquide, on
obtient un décalage de fréquence par effet Doppler. La sonde récupère le
signal avec les différentes fréquences modifiées, et l’appareil d'analyse
enregistre les ondes dispersées et produit un signal acoustique dont le volume
sonore constitue l’amplitude du signal réfléchi et la fréquence la vitesse du
liquide. Le logiciel fourni réalise la transformée de Fourier en temps réel,
mesure la vitesse, le débit (après avoir indiqué le diamètre de la canalisation)
et retrace le profil du flux en fonction du temps.
Plus d'informations sur notre catalogue général p160­161 ou en vidéo sur www.nova­physics.com.

Générateur d'impulsions
Doppler + Analyseur et
logiciel
­­­­­­­­­­
Ref. WMG500
­­­­­­­­­­
3990,00€ TTC

Sonde à impulsions US
haute intensité
­­­­­­­­­­
1MHz ­ Ref. WMG411
2MHz ­ Ref. WMG412
4MHz ­ Ref. WMG414
­­­­­­­­­­
579,00€ TTC
Compatible
toutes caméras
www.nova­physics.com

info@nova­physics.com
www.nova­physics.com
Tel : 01 70 42 28 62
info@nova­physics.com
Fax : 01 84 10 90 48

Vélocimétrie
Doppler pour débits
Ens.Complet WMG591
6240,00€ TTC
