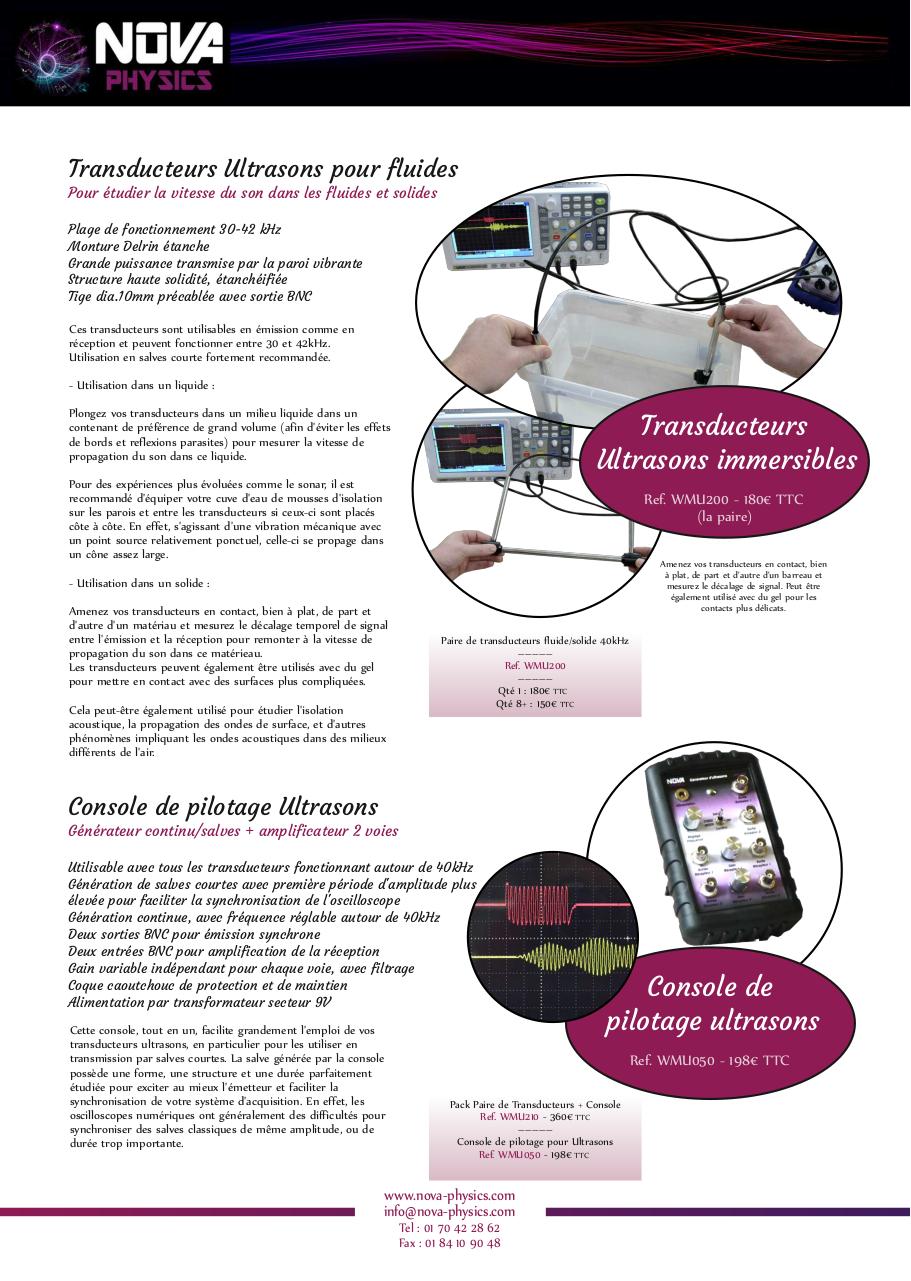

Transducteurs Ultrasons pour fluides
Pour étudier la vitesse du son dans les fluides et solides
Plage de fonctionnement 30-42 kHz
Monture Delrin étanche
Grande puissance transmise par la paroi vibrante
Structure haute solidité, étanchéifiée
Tige dia.10mm précablée avec sortie BNC
Ces transducteurs sont utilisables en émission comme en
réception et peuvent fonctionner entre 30 et 42kHz.
Utilisation en salves courte fortement recommandée.
Utilisation dans un liquide :
Plongez vos transducteurs dans un milieu liquide dans un
contenant de préférence de grand volume (afin d'éviter les effets
de bords et reflexions parasites) pour mesurer la vitesse de
propagation du son dans ce liquide.
Transducteurs
Ultrasons immersibles
Pour des expériences plus évoluées comme le sonar, il est
recommandé d'équiper votre cuve d'eau de mousses d'isolation
sur les parois et entre les transducteurs si ceuxci sont placés
côte à côte. En effet, s'agissant d'une vibration mécanique avec
un point source relativement ponctuel, celleci se propage dans
un cône assez large.
Ref. WMU200 180€ TTC
(la paire)
Amenez vos transducteurs en contact, bien
à plat, de part et d'autre d'un barreau et
mesurez le décalage de signal. Peut être
également utilisé avec du gel pour les
contacts plus délicats.
Utilisation dans un solide :
Amenez vos transducteurs en contact, bien à plat, de part et
d'autre d'un matériau et mesurez le décalage temporel de signal
entre l'émission et la réception pour remonter à la vitesse de
propagation du son dans ce matérieau.
Les transducteurs peuvent également être utilisés avec du gel
pour mettre en contact avec des surfaces plus compliquées.
Cela peutêtre également utilisé pour étudier l'isolation
acoustique, la propagation des ondes de surface, et d'autres
phénomènes impliquant les ondes acoustiques dans des milieux
différents de l'air.
Paire de transducteurs fluide/solide 40kHz
Ref. WMU200
Qté 1 : 180€ TTC
Qté 8+ : 150€ TTC
Console de pilotage Ultrasons
Générateur continu/salves + amplificateur 2 voies
Utilisable avec tous les transducteurs fonctionnant autour de 40kHz
Génération de salves courtes avec première période d'amplitude plus
élevée pour faciliter la synchronisation de l'oscilloscope
Génération continue, avec fréquence réglable autour de 40kHz
Deux sorties BNC pour émission synchrone
Deux entrées BNC pour amplification de la réception
Gain variable indépendant pour chaque voie, avec filtrage
Coque caoutchouc de protection et de maintien
Alimentation par transformateur secteur 9V
Cette console, tout en un, facilite grandement l'emploi de vos
transducteurs ultrasons, en particulier pour les utiliser en
transmission par salves courtes. La salve générée par la console
possède une forme, une structure et une durée parfaitement
étudiée pour exciter au mieux l'émetteur et faciliter la
synchronisation de votre système d'acquisition. En effet, les
oscilloscopes numériques ont généralement des difficultés pour
synchroniser des salves classiques de même amplitude, ou de
durée trop importante.
Console de
pilotage ultrasons
Ref. WMU050 198€ TTC
Pack Paire de Transducteurs + Console
Ref. WMU210 360€ TTC
Console de pilotage pour Ultrasons
Ref. WMU050 198€ TTC
